Neue Antennensteckdosen!

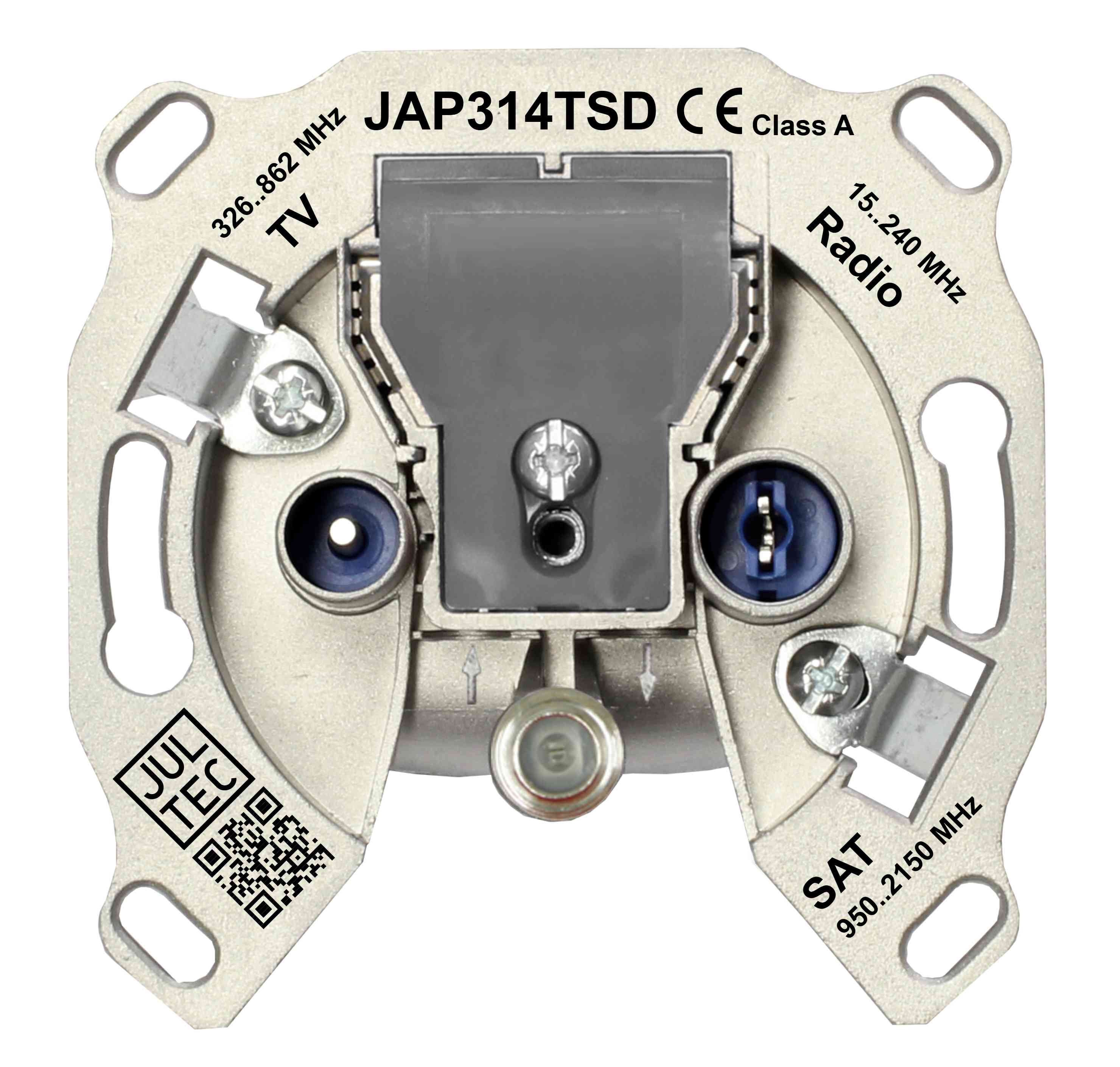

JAP3xxTSD-Serie
Mit der Serie JAP3xxTSD hat JULTEC eine Antennensteckdosen entwickelt, die den störungsfreien Betrieb teilnehmergesteuerter Einkabelumsetzer auch bei wohnungsübergreifender Installation ermöglichen. Diese speziellen Dosen analysieren die Steuerbefehle der angeschlossenen Satellitenreceiver und vergleichen diese mit in der Dose abgelegten Berechtigungen. Steuerbefehle passieren die Dose nur, wenn sie an diesem Anschluss zugelassen sind. So wird ausgeschlossen, dass versehentlich auf die Userbänder zugegriffen wird, die für eine andere Wohnung vorgesehen sind. Nur so ist eine wohnungsübergreifende Einkabelinstallation betriebssicher möglich.

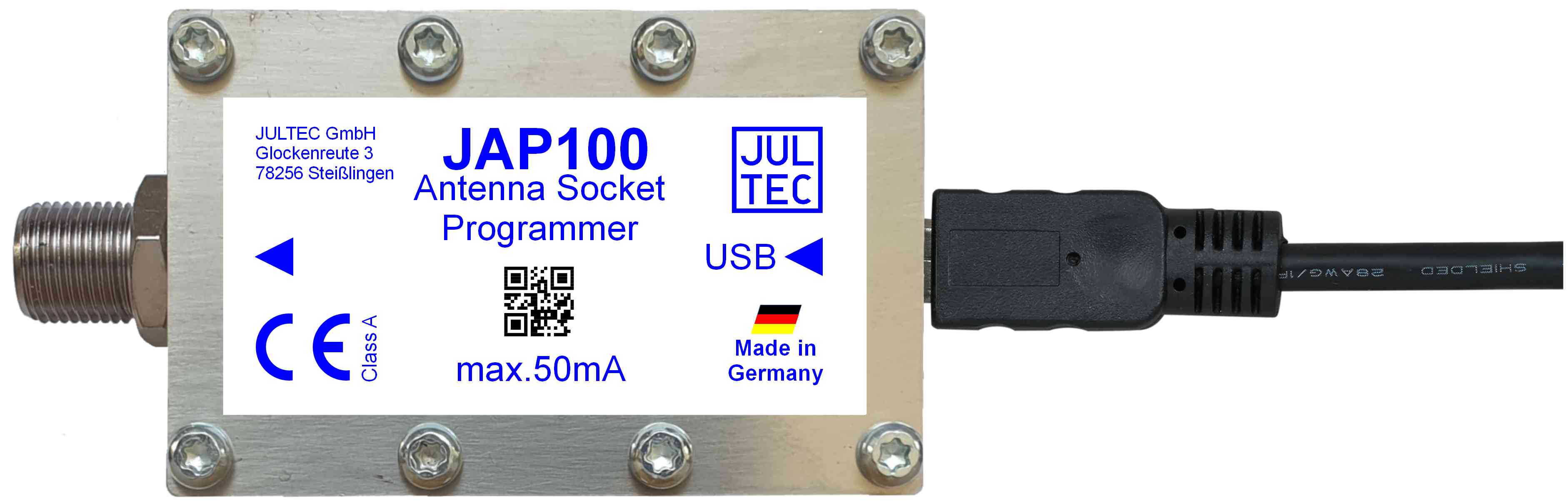

Die Berechtigungen werden durch den Installateur mittels des Programmiergeräts JAP100 oder einem entsprechenden Antennenmessgerät in den Dosen abgelegt. Es ist weder ein neuer Programmer, noch eine neue Software notwendig, da sich die Dosen wie die bisherigen Dosen konfigurieren lassen.
Nicht-Einkabel-Steuerbefehle (also 18 V Dauerspannung, 22 kHz Dauerton) werden standardmäßig immer blockiert. Per Konfigurationssoftware AnDoKon oder einem speziellen DiSEqC-Sequenzfile kann der Fernspeisepfad aber auch dauerhaft eingeschaltet oder unterbrochen werden, womit die Dosen sehr universell einsetzbar sind (also auch als "normale" diodenentkoppelte Antennendose oder als Antennendose mit DC-Trennung).
Zusätzlich ist ein diodenentkoppelter Fernspeisepfad von TV- und der Radiobuchse vorhanden, so dass ein Empfänger mit seiner Fernspeisung eine Aktivantenne oder einen Glasfaserkonverter speisen kann.
Zur Realisierung auch langer Stränge stehen Dosen mit abgestuften Auskoppeldämpfungen sowie eine echte, intern terminierte Enddose (JAP307TSD) zur Verfügung.
Gegenüber der Vorgängerserie JAP3xxTRS ist nun auch der DAB-Bereich an der Radio-Buchse verfügbar. Ebenso können EoC-Geräte (Ethernet over Coax) an der Radio-Buchse betrieben werden.
An der TV-Buchse steht der Frequenzbereich ab S24 zur Verfügung, womit die Dose auch mit dem Vodafone-TV-Kanalraster kompatibel ist. Für Anwendungen mit DOCSIS-Modem-Betrieb steht eine separate Dosenserie parat (JAP3xxTSM).
Mit der Serie JAP3xxTSD hat JULTEC eine Antennensteckdosen entwickelt, die den störungsfreien Betrieb teilnehmergesteuerter Einkabelumsetzer auch bei wohnungsübergreifender Installation ermöglichen. Diese speziellen Dosen analysieren die Steuerbefehle der angeschlossenen Satellitenreceiver und vergleichen diese mit in der Dose abgelegten Berechtigungen. Steuerbefehle passieren die Dose nur, wenn sie an diesem Anschluss zugelassen sind. So wird ausgeschlossen, dass versehentlich auf die Userbänder zugegriffen wird, die für eine andere Wohnung vorgesehen sind. Nur so ist eine wohnungsübergreifende Einkabelinstallation betriebssicher möglich.
Die Berechtigungen werden durch den Installateur mittels des Programmiergeräts JAP100 oder einem entsprechenden Antennenmessgerät in den Dosen abgelegt. Es ist weder ein neuer Programmer, noch eine neue Software notwendig, da sich die Dosen wie die bisherigen Dosen konfigurieren lassen.
Nicht-Einkabel-Steuerbefehle (also 18 V Dauerspannung, 22 kHz Dauerton) werden standardmäßig immer blockiert. Per Konfigurationssoftware AnDoKon oder einem speziellen DiSEqC-Sequenzfile kann der Fernspeisepfad aber auch dauerhaft eingeschaltet oder unterbrochen werden, womit die Dosen sehr universell einsetzbar sind (also auch als "normale" diodenentkoppelte Antennendose oder als Antennendose mit DC-Trennung).
Zusätzlich ist ein diodenentkoppelter Fernspeisepfad von TV- und der Radiobuchse vorhanden, so dass ein Empfänger mit seiner Fernspeisung eine Aktivantenne oder einen Glasfaserkonverter speisen kann.
Zur Realisierung auch langer Stränge stehen Dosen mit abgestuften Auskoppeldämpfungen sowie eine echte, intern terminierte Enddose (JAP307TSD) zur Verfügung.
Gegenüber der Vorgängerserie JAP3xxTRS ist nun auch der DAB-Bereich an der Radio-Buchse verfügbar. Ebenso können EoC-Geräte (Ethernet over Coax) an der Radio-Buchse betrieben werden.
An der TV-Buchse steht der Frequenzbereich ab S24 zur Verfügung, womit die Dose auch mit dem Vodafone-TV-Kanalraster kompatibel ist. Für Anwendungen mit DOCSIS-Modem-Betrieb steht eine separate Dosenserie parat (JAP3xxTSM).
| JAP307TSD | JAP310TSD | JAP314TSD | JAP318TSD | |
| Stamm 15 MHz | terminiert | - 3,0 dB | - 2,4 dB | - 2,0 dB |
| Stamm 2150 MHz | terminiert | - 5,5 dB | - 4,0 dB | - 2,8 dB |
| Abzweig Radio IEC-Buchse |
- 7 dB 15 .. 240 MHz |
- 9,5 dB 15 .. 240 MHz |
- 14 dB 15 .. 240 MHz |
- 17 dB 15 .. 240 MHz |
| Abzweig TV IEC-Stecker |
- 7 dB 326 .. 862 MHz |
-9,5 dB 326 .. 862 MHz |
- 14 dB 326 .. 862 MHz |
- 18 dB 326 .. 862 MHz |
| Abzweig Sat F-Buchse |
- 7 dB 950..2150 MHz |
- 10 dB 950..2150 MHz |
- 14 dB 950..2150 MHz |
- 18 dB 950..2150 MHz |
| DC-Durchgang | max. 500 mA | max. 500 mA | max. 500 mA | max. 500 mA |
| Einbautiefe | 20,5 mm | 20,5 mm | 20,5 mm | 20,5 mm |
| Schirmung/EMV | CE, Klasse A | CE, Klasse A | CE, Klasse A | CE, Klasse A |
| GTIN | 4250883481465 | 4250883481472 | 4250883481489 | 4250883481496 |
| GTIN 10er Pack | 4250883481564 | 4250883481571 | 4250883481588 | 4250883481595 |
)
)
)
)
)
Die JAP-Dosen unterstützen Einkabelbefehle nach EN 50494 und EN 50607 (JESS), auch im Zusammenspiel mit marken- fremden Einkabelumsetzern oder Einkabel-LNBs.
)
